在PCB設計和生產過程中，“拼板設計”經常被提及。簡單來說，拼板就是把多個相同或不同的電路板設計在一張大板上統一生產。這樣做的好處不僅是加工方便，更關鍵的是能節省生產成本、提升加工效率。
為什么要做PCB拼板設計？
1. 節省生產成本
如果單片板子面積太小，直接投產會導致材料浪費，還會增加廠商操作難度。拼板能把多個小板拼在一起，充分利用基材，減少廢料。業內資料顯示，合理的拼板設計可以節省10%~30%的生產成本。
2. 提升生產效率
拼板后的大板方便上機，SMT貼片時自動化設備能夠一次性處理更多電路，減少人工搬運和換板次數，大幅提高效率。
3. 減少運輸和裝配損耗
多片小板拼在一起運輸和加工，強度更高，不容易損壞；等工藝完成后再分板即可。
PCB拼板設計有哪些常見方式？
- V-CUT拼板：在拼板之間留割線，后期通過V形切割分離，適合規則矩形的板子。

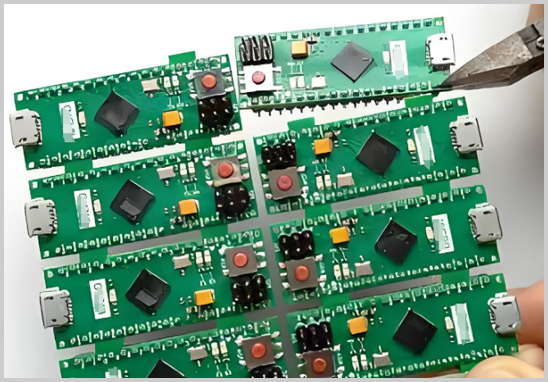

- 郵票孔拼板：在相鄰板邊緣打排孔，后期人工或機器折斷分板，適合不規則板型。
- 混合拼板：不同形狀的板子按規則拼在一塊母板上，適合多種產品小批量生產。
拼板設計需要注意什么？
1. 板邊距：通常需要預留3-5mm的邊框，方便貼片機夾持。
2. 分板工藝：根據產品要求選擇V-CUT還是郵票孔，避免分板時損傷電路。
3. 拼板方向：統一走向，便于機器貼裝，減少視覺定位錯誤。
4. 避免死角：拼板時注意不要產生過小的殘料，否則容易影響焊接和切割。
拼板設計帶來的額外優勢
- 適合批量生產：拼板大幅降低小批量多品種打樣的成本。
- BOM優化：拼板后可統一用料，降低采購難度。
- 交期縮短：工廠更容易排產，交期可比單板縮短10~20%。
宏力捷電子的優勢
作為深圳本土擁有20余年P(guān)CBA加工經驗的企業，宏力捷電子不僅提供PCB設計服務，還能為客戶完成：
- 多層、高精密BGA、盲孔/埋孔PCB設計；
- 根據原理圖快速完成PCB Layout；
- 建立BOM表、協助尋找合適供應商并完成采購；
- 樣品制作、SMT貼片、DIP插件到PCBA批量生產。
一句話總結：客戶只需提供原理圖，其余交給我們即可。
合理的PCB拼板設計，就像“把零散的積木拼成整齊的大塊”，不僅省料省錢，還能加快整個生產進度。對于想要提升效率、降低成本的企業來說，這是一個絕對不能忽視的環節。
深圳宏力捷電子，憑借多年P(guān)CB設計和加工經驗，能夠幫助客戶在拼板設計上規避風險、提升效益，讓電路板生產更加高效可靠。
